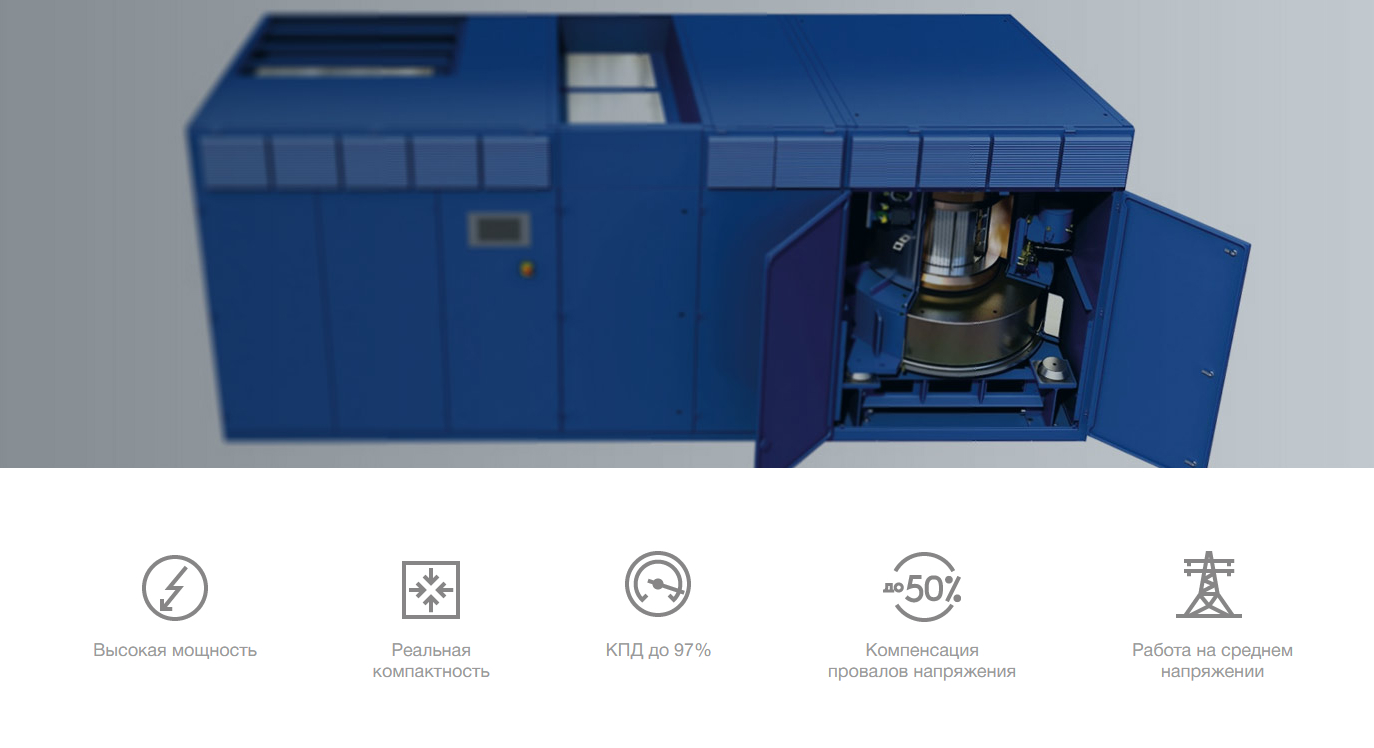

Бездизельные динамические ИБП

Повышают эффективность и надежность
систем электроснабжения.

Классические системы бесперебойного питания состоят из дизель-генераторов и статических источников бесперебойного питания. В 97% случаев это наиболее эффективное решение. Однако в 3% случаях — когда речь заходит о мощностях порядка 1 МВт или более, возникает целесообразность применения другого типа ИБП — динамических ИБП, отличительной особенностью которых является наличие кинетического модуля (маховика).

Основные компоненты
  • Кинетический модуль (маховик) Вращаясь со скоростью около 3000 об/мин, маховик содержит в себе кинетическую энергию, достаточную для питания нагрузки до запуска дизеля.
  • Мотор-генератор Синхронная электрическая машина, в одном корпусе совмещает функции мотора и генератора.
  • Система распределения электропитания Включает в себя автоматические выключатели, шины для подключения кабелей, разделительный дроссель.
Принцип действия
Принцип действия ДИБП совместно с ДГУ
Принцип действия ДИБП совместно с ДГУ

Кинетический модуль вращается со скоростью около 3000 оборотов в минуту. Кинетический модуль и мотор-генератор связаны между собой электрическим соединением.

Стоит питанию от сети пропасть — раскрученный маховик будет обеспечивать энергию для вращения вала мотор-генератора и тем самым питать нагрузку. Времени торможения маховика достаточно для запуска резервного дизеля.

Преимущества
  • Компактность

    Экономия до 30-50% площади по сравнению с ИБП с аккумуляторными батареями

  • Любые ДГУ

    Совместная работа с любым количеством ДГУ любого бренда и мощности.

  • Без кондиционирования

    ДИБП не требуют установки кондиционеров, что приводит к экономии на стоимости кондиционеров и стоимости электроэнергии для их питания

  • Высокий КПД

    Динамические ИБП позволяют получить КПД до 97% (общий КПД всей системы, включая систему вентиляции)

  • Экономия ресурса ДГУ

    Сигнал на запуск ДГУ подается по заданной остаточной емкости кинетического модуля, позволяя не запускать дизель без лишней необходимости.

  • Работают на среднем
    напряжении

    В отличие от статических ИБП способны работать на среднем напряжении (6.3 / 10 кВ)

  • Удобное обслуживание

    Раздельное обслуживание ДГУ и ДИБП позволяет держать нагрузку защищенной при проведении технического обслуживания

  • Срок службы

    Срок службы оборудования более 20 лет. Для сравнения, у статических ИБП каждые 5-10 лет требуется замена АКБ.

Компании, создающие собственный энергоцентр на основе газопоршневых установок, часто сталкиваются с неравномерной загрузкой мини-ТЭЦ. Общепринятое решение этой проблемы – покупка дополнительных газопоршневых установок. Это снижает эффективность энергокомплекса и увеличивает срок окупаемости вложений.

Более эффективное решение, не имеющее аналогов – включение в схему электроснабжения динамических ИБП (ДИБП) с маховиком (без двигателя). Производит такое оборудование только компания Piller из Германии. Рассмотрим, что это и как это работает.

Основные компоненты
  • Кинетический модуль (маховик) Ключевой элемент устройства. В зависимости от задачи задается скорость вращения маховика достаточная, чтобы обеспечить поддержание или прием нагрузки. В это время газопоршневые установки успевают подстроиться под изменившуюся нагрузку и обеспечить электроснабжение требуемого качества.
  • Мотор-генератор Синхронная электрическая машина, в одном корпусе совмещает функции мотора и генератора.
  • Система распределения электропитания Включает в себя автоматические выключатели, шины для подключения кабелей, разделительный дроссель.
Принцип действия
Принцип действия ДИБП совместно с мини-ТЭЦ
Принцип действия ДИБП совместно с мини-ТЭЦ

Газопоршневые установки (ГПУ) не всегда способны быстро среагировать на резкие изменения нагрузки. Если параллельно ГПУ установить динамические ИБП с маховиком, эта проблема будет решена.

Чтобы решить такую задачу кинетическому модулю (маховику) задается определенная скорость вращения. Благодаря такой настройке он способен выдать недостающую или принять избыточную мощность. В это время мини-ТЭЦ увеличит или уменьшит выработку мощности.

Преимущества
  • от 0,1 до 40 МВт

    компенсация
    скачков нагрузки
  • ±1%

    стабилизация
    частоты
  • до 50%

    компенсация
    провалов напряжения
  • ±8%

    стабилизация
    напряжения
  • до 15%

    повышение
    загрузки мини-ТЭЦ
  • <30 м2

    требуется для
    3МВт БДИБП
Преимущества использования ДИБП
в газовом энергоцентре
Существующий энергоцентр Проектируемый энергоцентр
Повышение загрузки оборудования мини-ТЭЦ
Повышение мощности энергоцентра
Вывод освободившихся ГПУ в резерв
Сокращение срока окупаемости энергоцентра
Повышение надежности энергоцентра
Повышение качества электроэнергии
Снижение расходов на обслуживание

Исследования показывают, что сбои в электропитании длительностью более 10 миллисекунд случаются практически ежедневно. Они подвергают риску работу чувствительного к качеству электропитания оборудования. Около 60% всех сбоев электросети длятся более 100 миллисекунд, и лишь 2% длятся более нескольких секунд.

Применение динамических ИБП позволяет держать под контролем напряжение, корректировать коэффициент мощности, не пропускать вредные гармоники и выполнять функцию источника бесперебойного питания на случай кратковременных сбое в сети.

Таким образом, ДИБП выполняет роль многофункционального устройства – кондиционера сети, ключевой целью которого является гарантия качественного электропитания нагрузки вне зависимости от параметров электросети.

Основные компоненты
  • Кинетический модуль (маховик) Вращаясь со скоростью около 3000 об/мин, маховик содержит в себе кинетическую энергию, достаточную для питания нагрузки до запуска дизеля.
  • Мотор-генератор Синхронная электрическая машина, в одном корпусе совмещает функции мотора и генератора.
  • Система распределения электропитания Включает в себя автоматические выключатели, шины для подключения кабелей, разделительный дроссель.
Принцип действия
Принцип действия ДИБП в качестве кондиционера сети

Кинетический модуль динамического ИБП вращается со скоростью около 3000 оборотов в минуту. Стоит питанию от сети пропасть – раскрученный маховик будет вращать вал мотор-генератора и тем самым питать нагрузку. Времени торможения маховика достаточно для обработки большинства кратковременных сбоев сети.

В случае, если по каким-то причинам от сети поступает некачественных сигнал (упало напряжение, нестабильная частота тока и т.п.) ДИБП выступает в роли фильтра, или кондиционера сети и обеспечивает заданный уровень качества электропитания нагрузки.

Модельный ряд
Изображение Модель Мощность Габариты, ДхШхВ, мм Вес, кг Время
автономии, с
КПД, % Документация
PDF
Подобрать
решение
кВА кВт
333 300 2450х900х1900 3500 20 99
Купить
625 560 4110x1320x2300 11900 24 95.5
Купить
1100 1000 4600x1320x2300 9670 14 96.0
Купить
1670 1500 4600x1320x2300 11440 13 96.4
Купить
2000 1800 9590x1320x2300 20065 15 96.3
Купить
2500 2250 9590x1320x2300 20765 12 96.6
Купить
Запрос цены на ИБП

Спасибо! Ваше сообщение отправлено.

Ф.И.О. *
Телефон или E-mail *
Ваш вопрос
Запрос ИБП

Спасибо! Ваше сообщение отправлено.

Ф.И.О. *
Телефон или E-mail *
Ваш вопрос *
Запрос цены на ИБП

Спасибо! Ваше сообщение отправлено.

Ф.И.О. *
Телефон или E-mail *
Ваш вопрос

Возможно объединение нескольких ИБП с маховиком в параллельные комплексы для получения необходимой суммарной мощности системы. Также возможна работа ИБП с маховиком на среднем напряжении.

Заказать бесплатный звонок от менеджера

Спасибо! Ваше сообщение отправлено.

* — заполните обязательно
Варианты размещения ИБП с маховиком
В помещении

С завода динамические ИБП поступают в виде шкафов с оборудованием, которые на объекте размещают в помещении электрощитовой или генераторной. Преимуществом этого варианта является возможность размещения оборудования высокой мощности на малой площади.

Уличное размещение

Установленные в контейнер динамические ИБП могут быть размещены на улице. Данный вариант исполнения удобен мобильностью и простотой монтажа. При необходимости в контейнер может быть установлено вспомогательное оборудование, доступ к которому требуется ограничить.

Где уже применяются ИБП с маховиком

За последние 15 лет в 17 странах реализовано 58 проектов совокупной мощностью 133 МВт с применением динамических ИБП Piller с маховиком.

В мире динамические ИБП уже применяют: AMD, Bayer AG, Coca Cola, General Motors, Glaxo Smith Kline, Goodyear, Honda, IBM, Intel, Knauf, Kodak, Nestle, Nokia, Parmalat, Samsung, Siemens, Sony.

О производителе

Компания Piller Power Systems (Германия) основана в 1909 г. Это единственный в мире производитель, который выпускает и динамические, и статические ИБП. Срок службы более 20 лет и лучшая в своем классе эксплуатационная эффективность динамических ИБП обеспечивают самую низкую совокупную стоимость владения энергокомплексом в отрасли.
